Система контроля давления в шинах TPMS

Еще один доп, который и не собирался, но как-то само получилось. Купил комплект на Ali во время осенней распродажи: проводка, антенна и датчики стоили баснословные $110 (сейчас таких цен нет, среднее по больнице $140-180). Уже после получения сел разбираться, прислали мне не совсем обычные железки.

Датчики

Универсальные Huf RDE018, без лого и номеров VAGа. Это обычные 5Q0 907 275 B в ОЕМ исполнении. Сайт производителя утверждает, что они ставятся на 50+ автобрендов, начиная с Aston Martin, заканчивая Volvo.

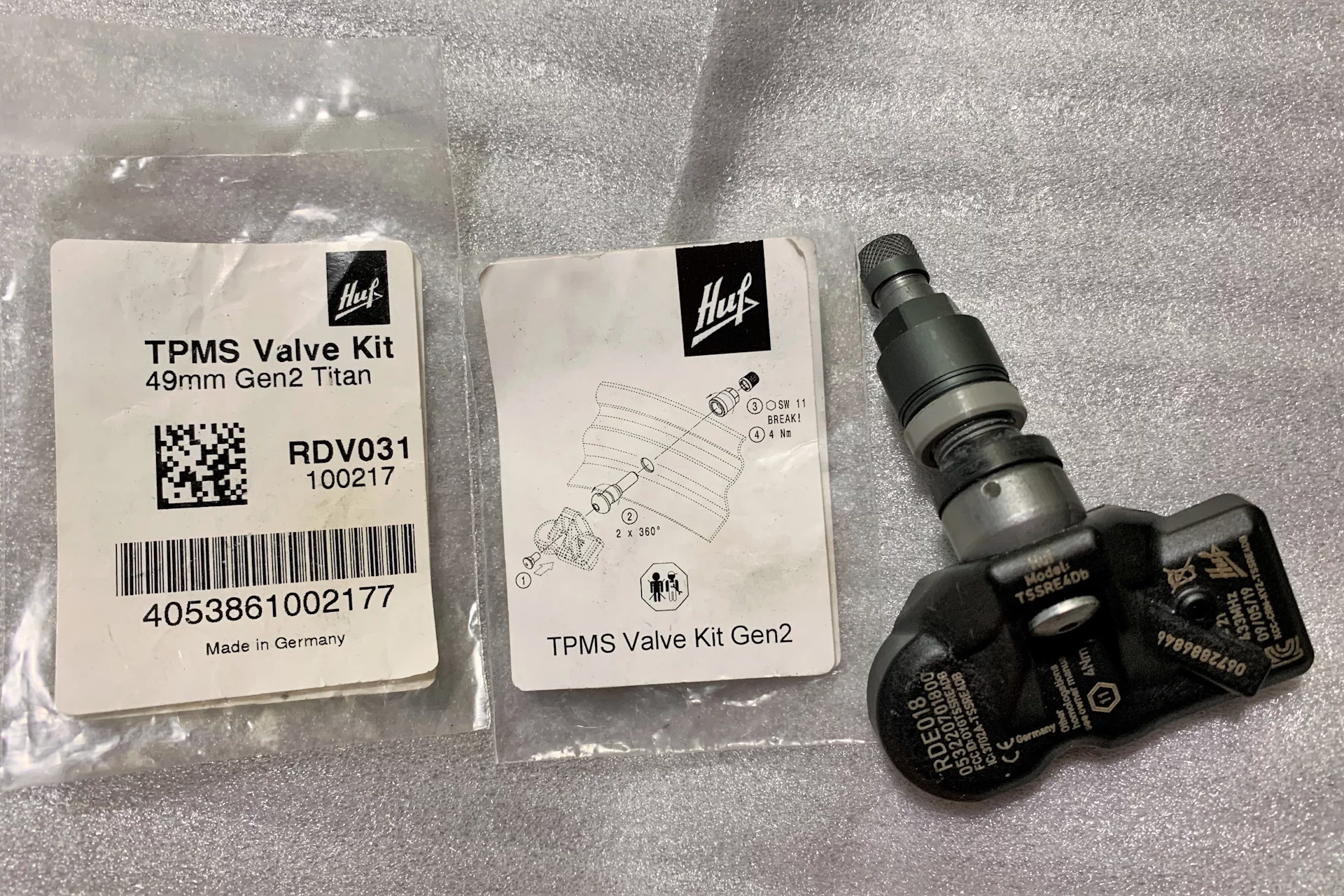

Главное отличие от брендированных VW AG ― датчик и вентиль идут отдельными частями и каждая имеет собственную упаковку. Мне достались премиум-лухури вентили Huf RDV031 длиной 49мм в цвете “матовый титан” с модными рифленными колпачками. Логику китайца понять сложно, но порадовался.

На вентилях есть специальное светлое пластиковое кольцо. При первой (и единственной по логике создателей) установке гайку необходимо затянуть до перещелкивания кольца с моментом указанным на упаковке.

Ccылка на полный каталог производителя

Антенна

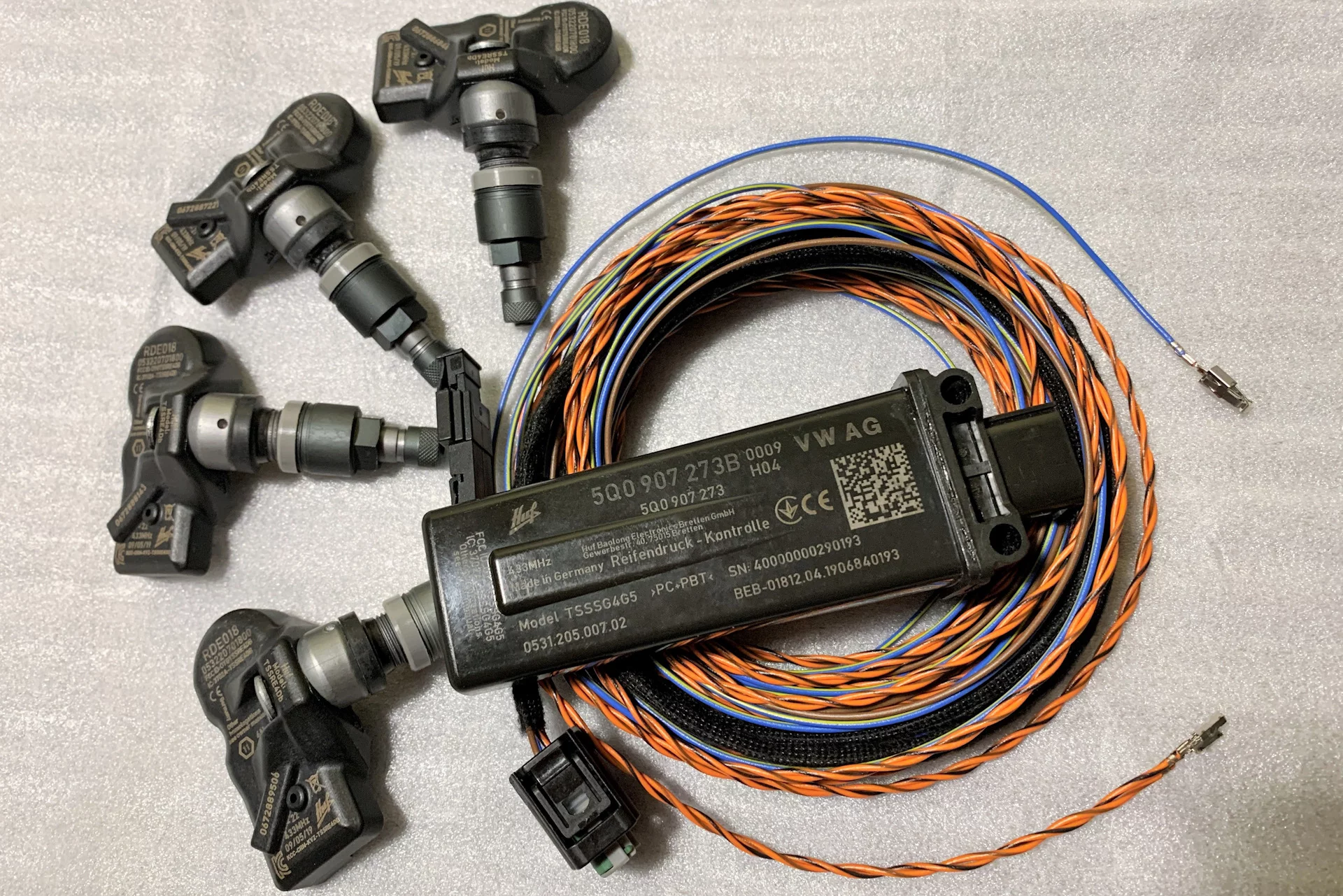

На скидочной истерии я особо не разбирался и взял актуальный комплект для VW, руководствуясь логикой, что если работает на Golf7, то и у меня должно. Номер антенны 5Q0 907 273 B и тут поджидала первая неожиданность. Volkswagen именует свою систему RDKS и она хранит в параметрии блока несколько профилей для дисков разного размера и сравнивает текущие показатели с ними. Система существует на их машинах уже 11 лет и сменила три антенны и два поколения датчиков.

TPMS система от Audi на Gen2 железе от Huf впервые появилась только на Q7 в 2016 году и TTRS / RS3 в 2017. В 2018 году Gen2 начали ставить на новые поколения А6 / А7 / А8. Номера антенн:
4M0 907 273 - общая для всей платформы Audi и 8S0 907 273 в персональном варианте для TTRS.

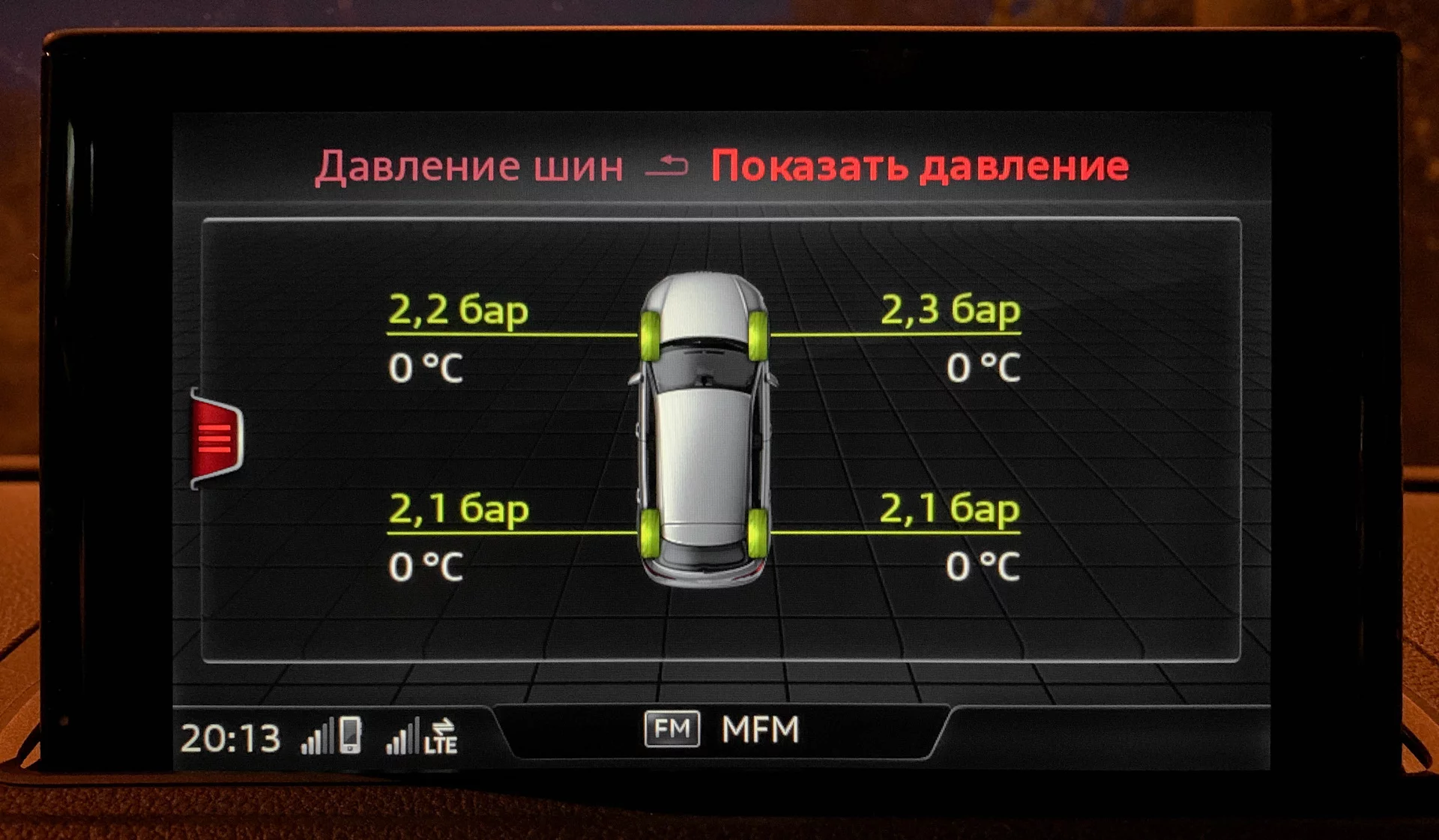

Главное отличие TPMS от RDKS ― вывод в реальном времени на экраны MIB2 / VC температуры воздуха в каждом колесе. По логике Audi ― это очень “гоночная” и премиальная функция, которая обычным машинам не нужна, соответственно на А3 её никогда и не ставили. Профилей колес нет, только давление и температура.

Антенна VW ограниченно работает на машинах Audi - показывает давление в колесах, но не посылает на MIB температуру. (Хоть она и доступна в измеряемых величинах при подключении через Васю/VCDS.)

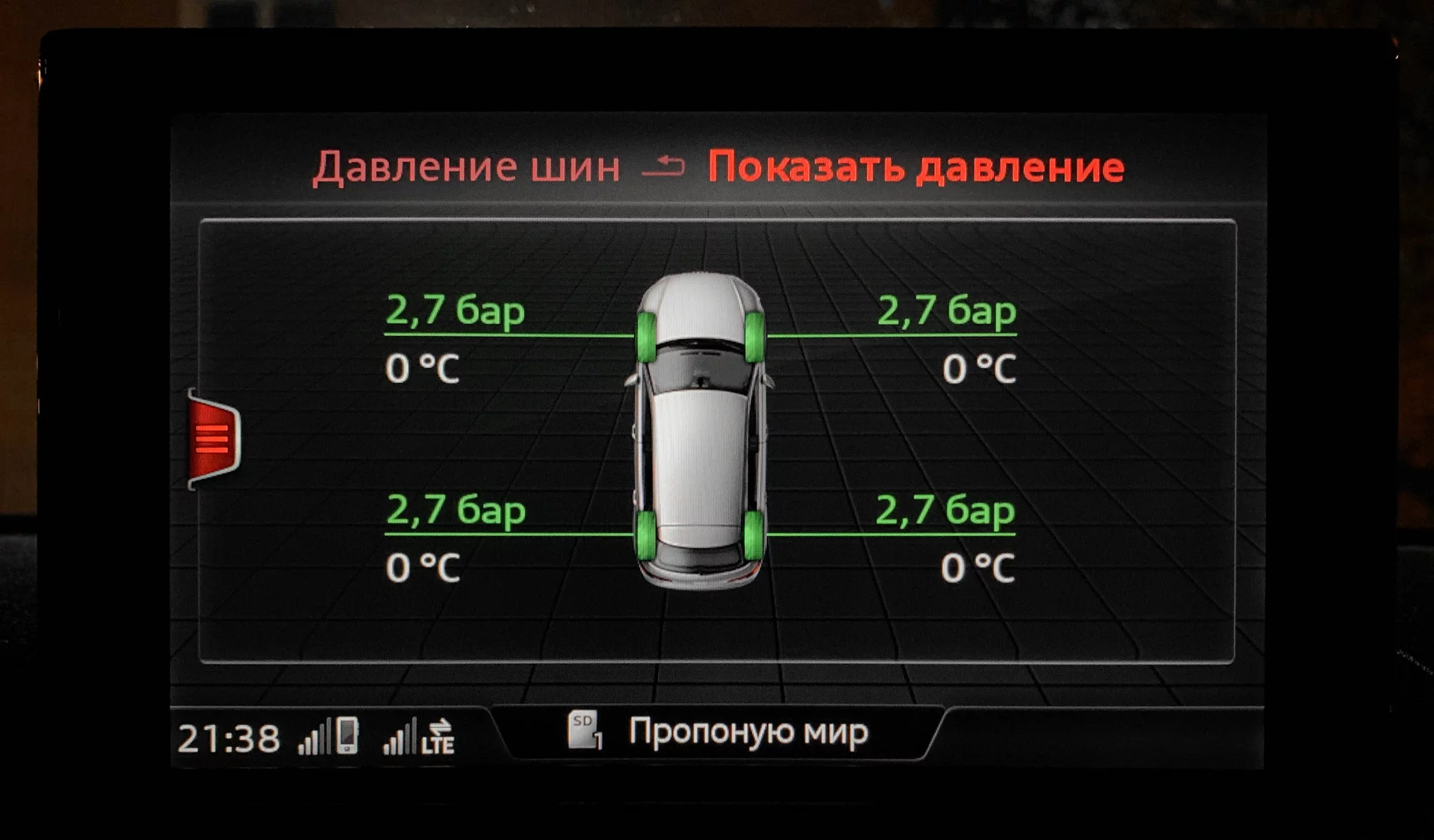

По мере роста давления шины зеленеют

Установка

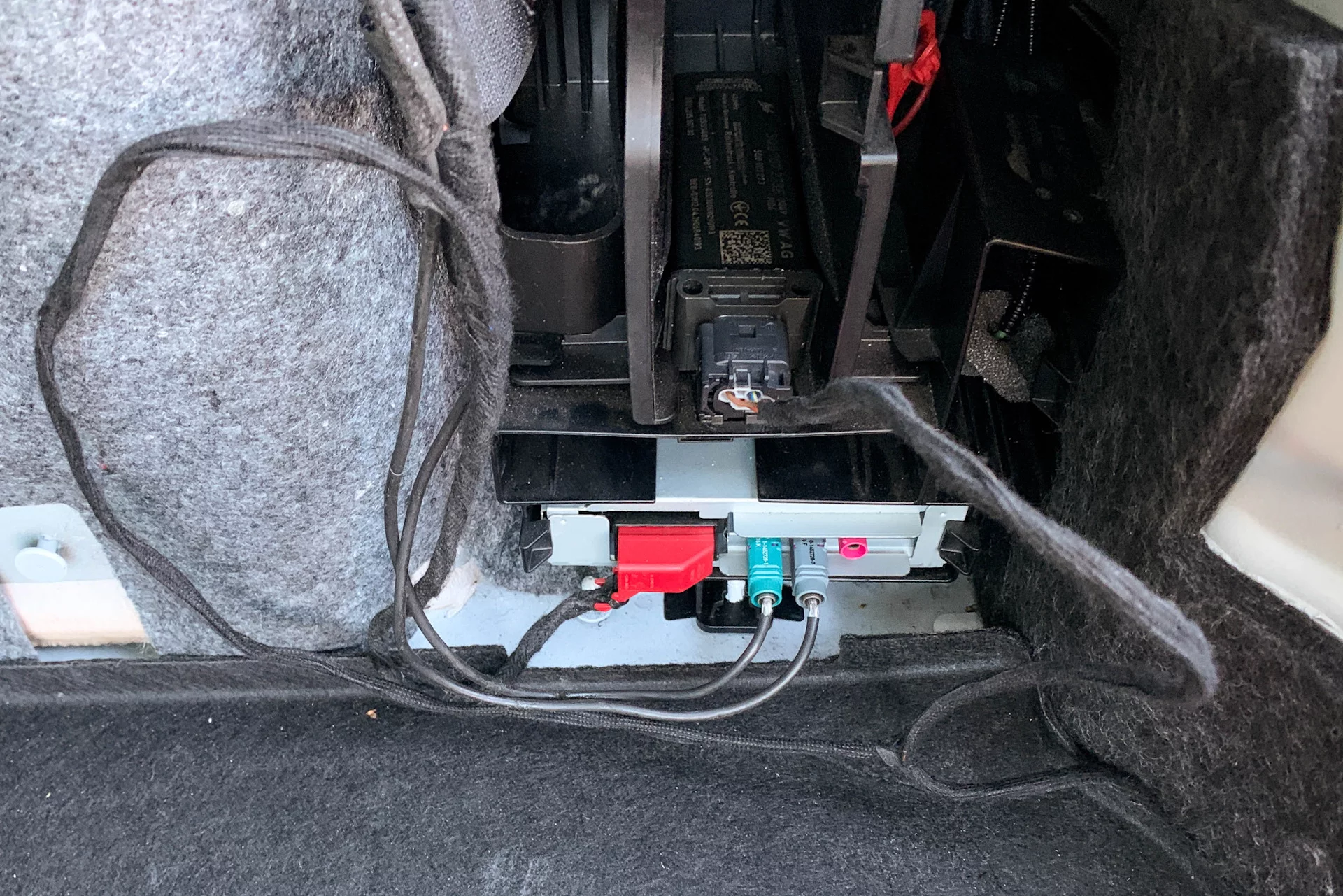

В заводском исполнении для RS3 ― антенна должна быть защелкнута в крепление под кузовом машины. Это вывод проводки наружу и лишнее влияние на неё воды и грязи. Есть много примеров отличной работы внутри багажника, и я решил пойти по этому пути. Антенна должна находится справа ― по разной задержке радио-сигналов она понимает где какое колесо.

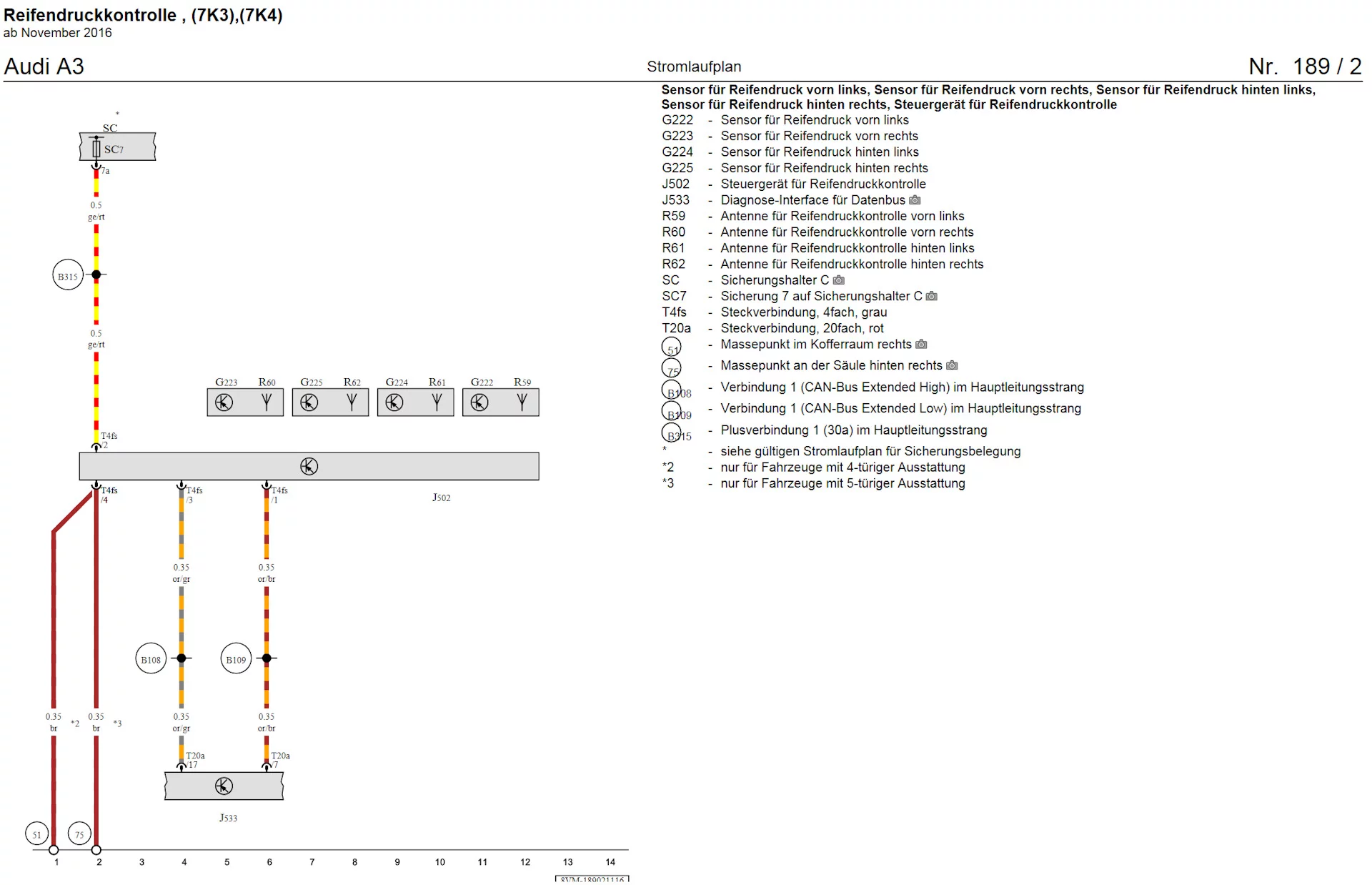

По электрической схеме надо дотянуть Can Extended шину в Gateway под торпедой и питание антенны в КЛ30. У рестайлинговых машин она подключается в 7 предохранитель, к климат-контролю и антенне Webasto. Тем, у кого сзади кузова уже проложена косичка Can’a (блоки Side Assist) и есть постоянное питание в багажнике (камера заднего вида, она выходит на 18 предохранитель) ― установка сильно облегчается, можно не разбирать пол машины и врезаться на месте. Дошли до этого коллективным разумом с Антоном PBR. Антенна отлично крепится в пластиковом лотке правой ниши, он у всех полупустой.

Кодировка

Надо отключить косвенное измерение iTPMS по датчикам ABS и включить прямое.

Gateway 19 — добавляем в список 65 Tire Pressure

ABS 03 выключаем:

Byte 27 Bit 4: 0
Byte 27 Bit 5: 0
Byte 27 Bit 6: 0
Byte 28 Bit 7: 0

Приборная панель 17 выключаем:

Byte 04 Bit 0: Indirect Tire Pressure Monitoring System (iTPMS) installed

включаем:

Byte 03 Bit 7: Tire Pressure Monitoring System (TPMS) installed
Byte 11 Bit 2: Tire Pressure Monitoring System (TPMS) Information (BAP) installed/active

Infotainment System 5F ― адаптации:

Car_Function_List_BAP_Gen2-tire_pressure_system_0x07 = “activated”
Car_Function_List_BAP_Gen2-tire_pressure_system_0x07_msg_bus = “Databus extended”
Car_Function_Adaptations_Gen2-menu_display_rdk = “activated”
Car_Function_Adaptations_Gen2-menu_display_rdk_over_threshold_high = “activated”
Car_Function_Adaptations_Gen2-menu_display_rdk_standstill = “not activated”

После всех манипуляции надо сбросить ошибки, перезагрузить MIB2 и проехать пару километров, чтобы антенна определила положение датчиков. В движении и от нагрева резины показатели плавают ± 0.2 бара.
