Перед установкой ГУ я основательно подготовился. Надо было проверить все гипотезы по электрике. Склеил полные схемы MIB1 High и MIB2 High, сопоставил - всё совпадает, за исключением пары мелочей. По итогу схемы не пригодились, но другим могут сильно помочь. Для MIB2 пришлось обновить ELSA и ЕТКА на самые последние базы, для машин с 17 года есть только немецкая документация.

Электрические схемы

Запаковал в архив потому что D2 запрещает загрузку картинок шириной больше 7500 пикселей и при сохранении пережимает все до 1920.

Момент, который меня интересовал: MIB2 физически лишился аналогового видео-входа, теперь только звук. Для отображения на экране сторонней картинки необходимо подключение штатного TV-тюнера (8V0 919 129 E, F, G), у него есть полноценный RCA вход. Пост с описанием этой цацки у Berryman. Тюнеры с кодом “8V0” ставятся и на Volkswagen, Skoda.

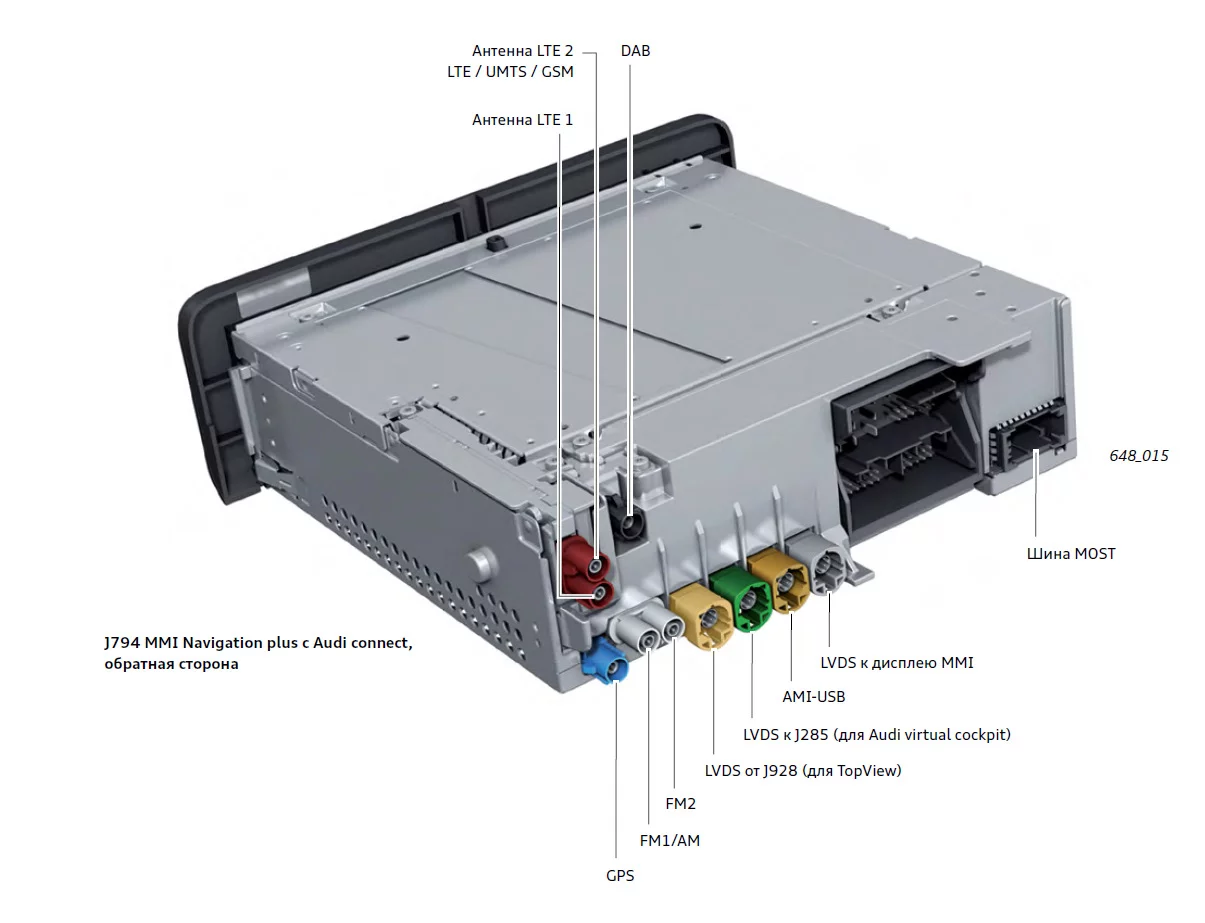

Разъемы обратной стороны

Номера MIB2

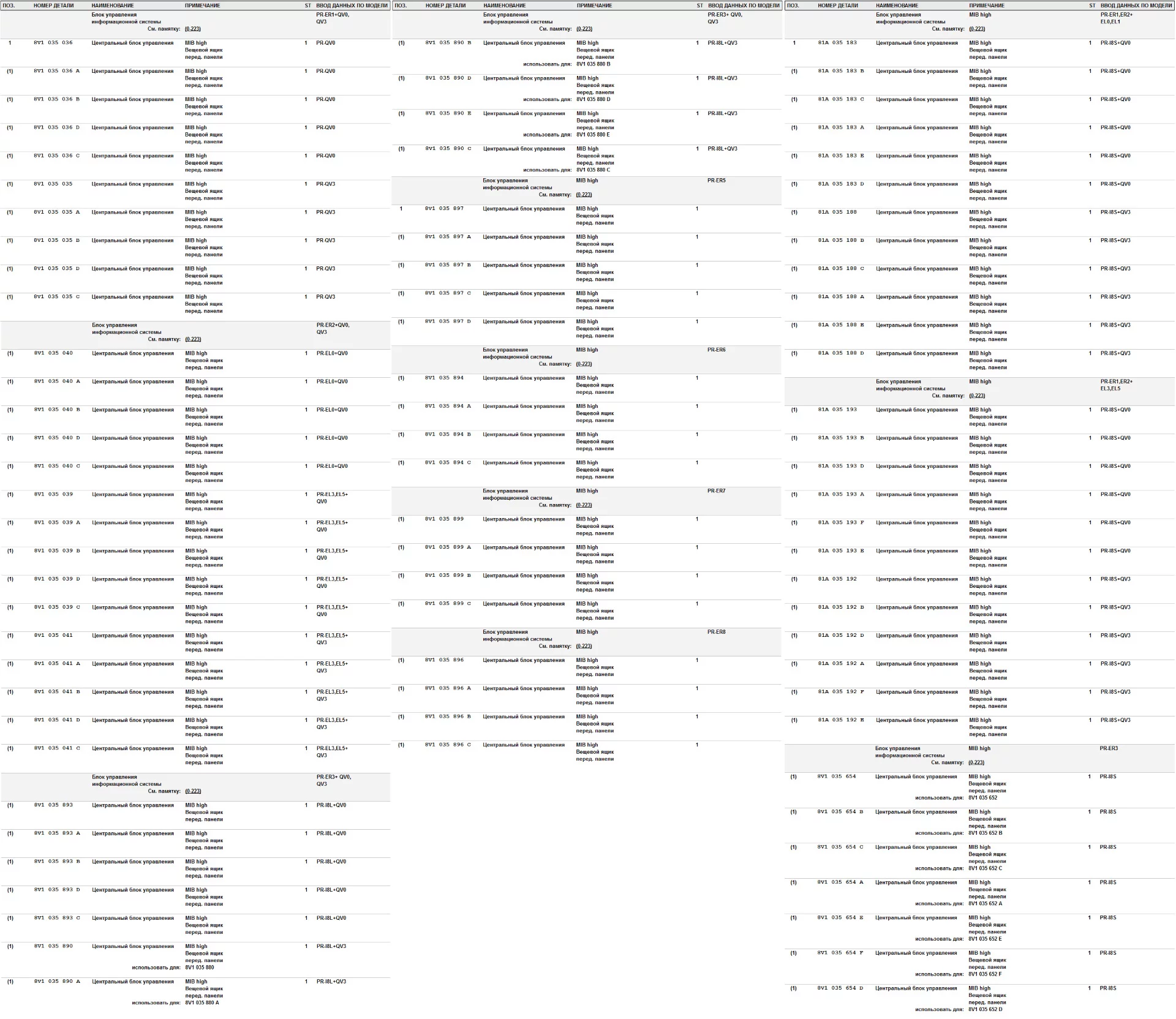

Посыпалось много вопросов о совместимости устройств. Скопировал весь список из ETKA (архив). В правой колонке есть коды опций машины, надо гуглить описания - по ним становятся понятны отличия каждого ГУ. Могут меняться региональные настройки AM/FM, DAB антенн, DVD проигрывателя, частоты GSM/LTE и такое прочее.

В списках ETKA есть пачка устройств начинающихся с “81A”, это код Audi Q2. Видимо блоки у нас одинаковые и взаимозаменяемые.

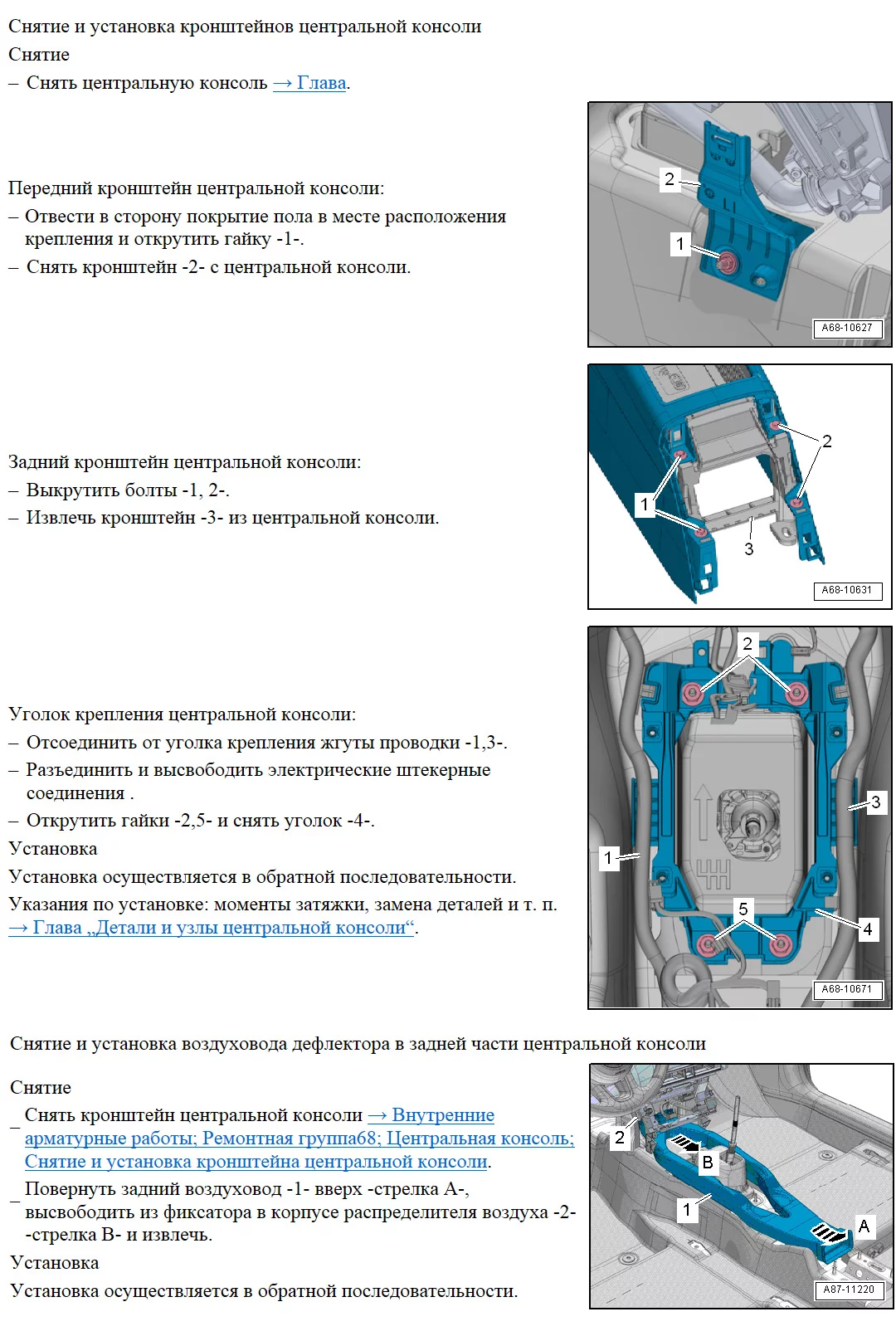

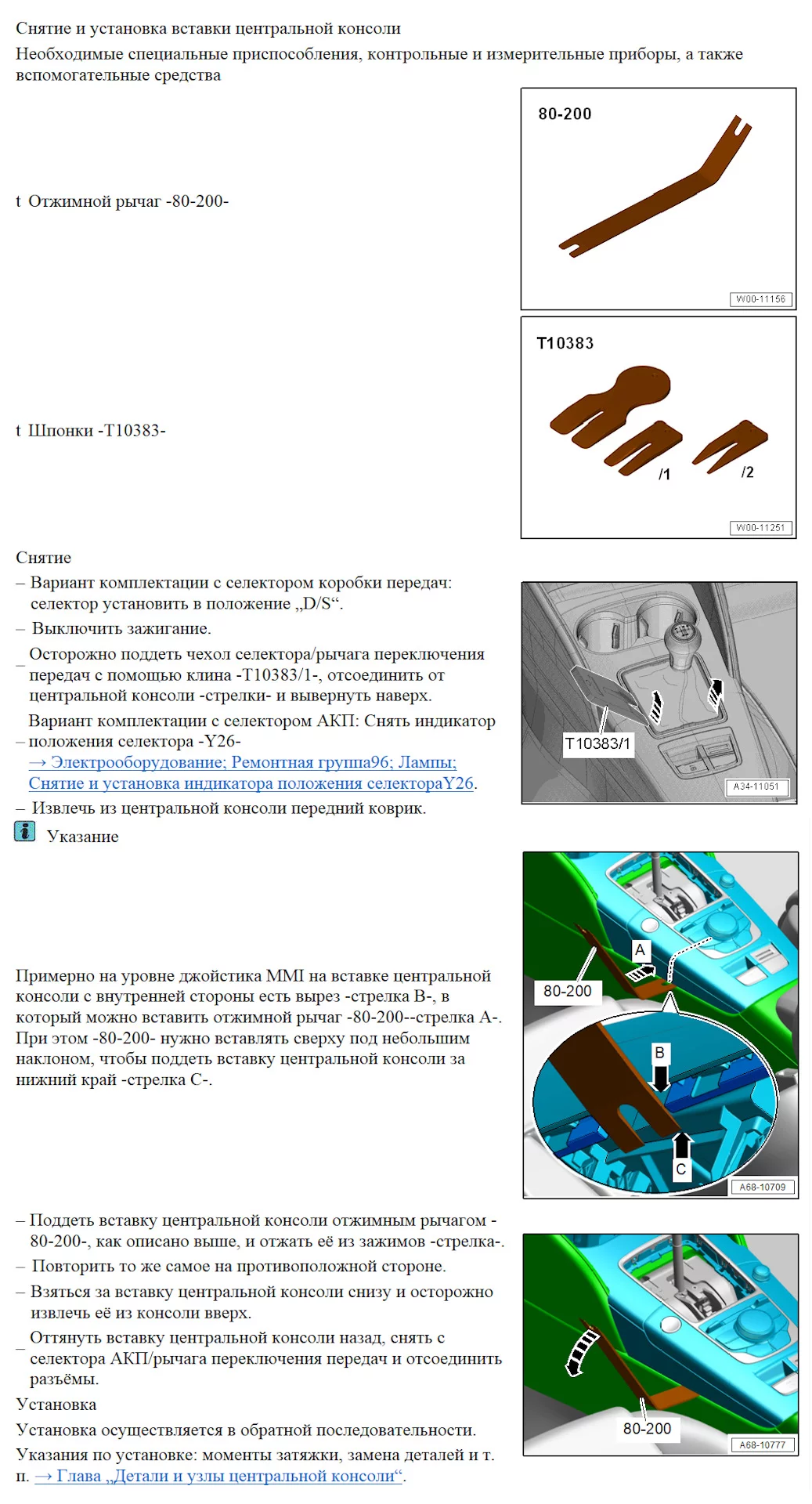

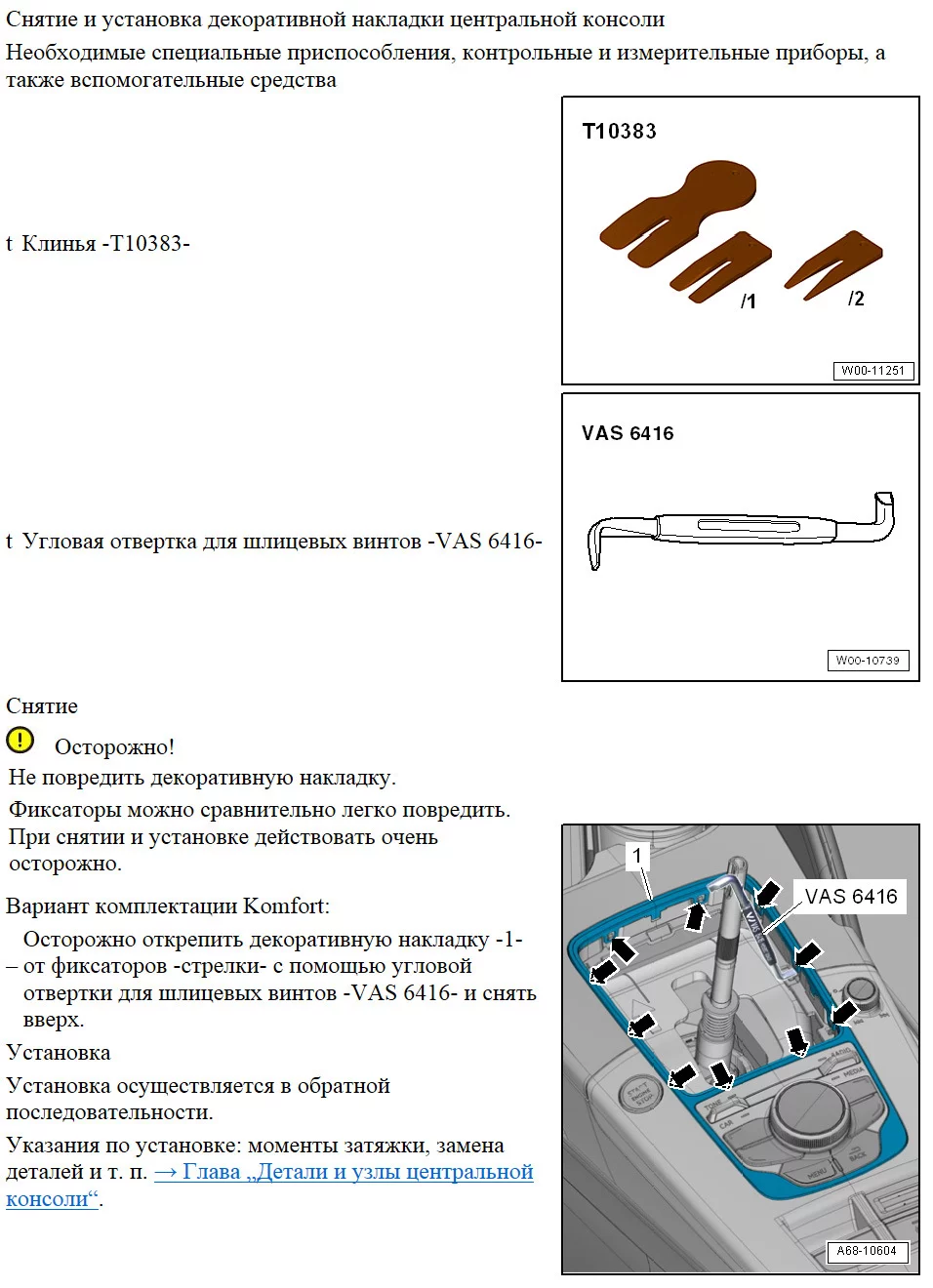

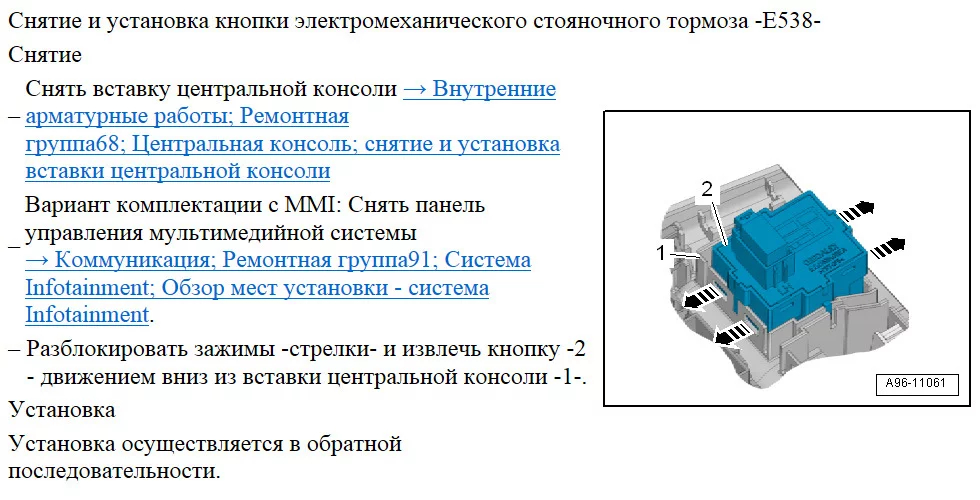

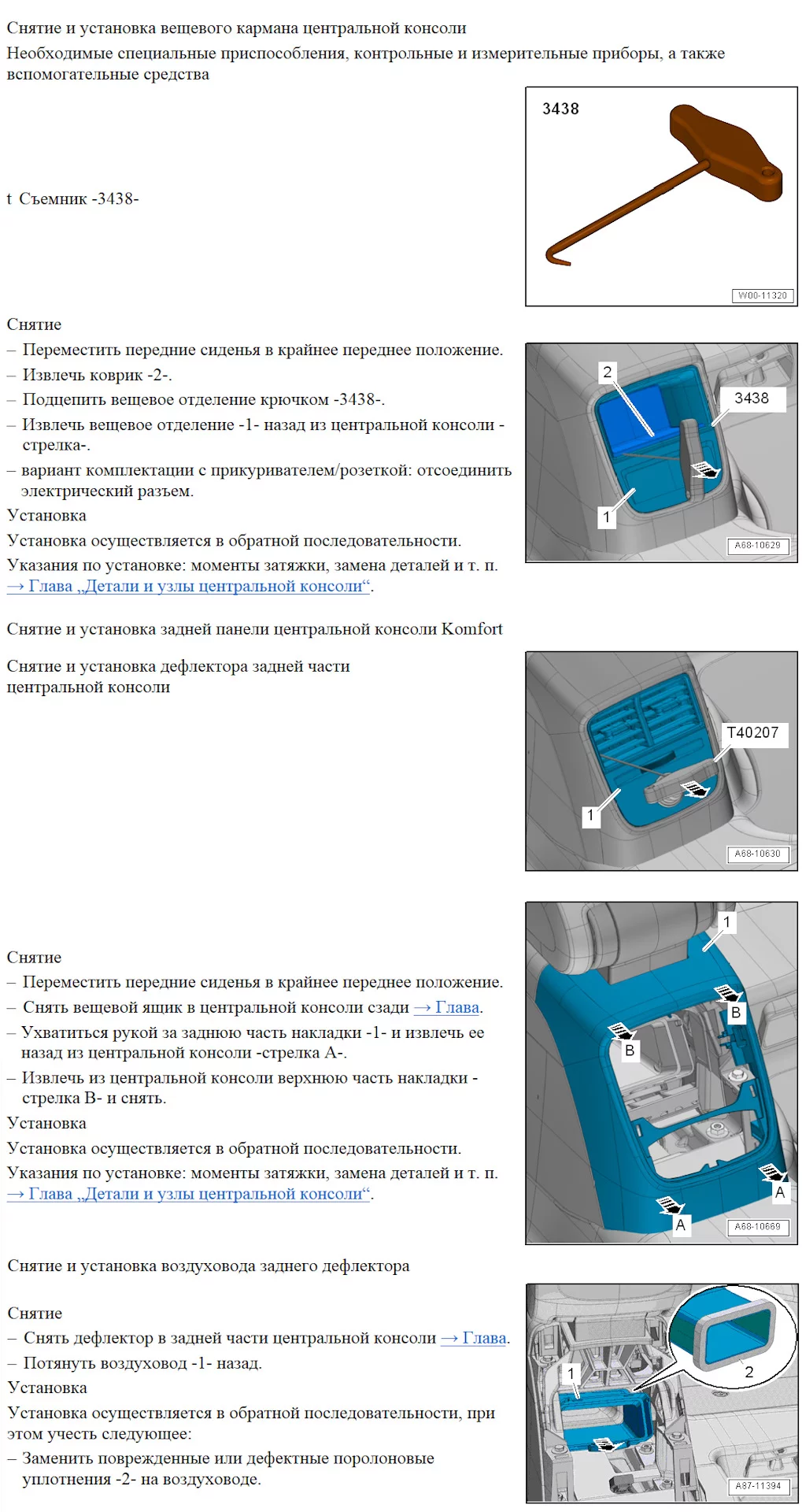

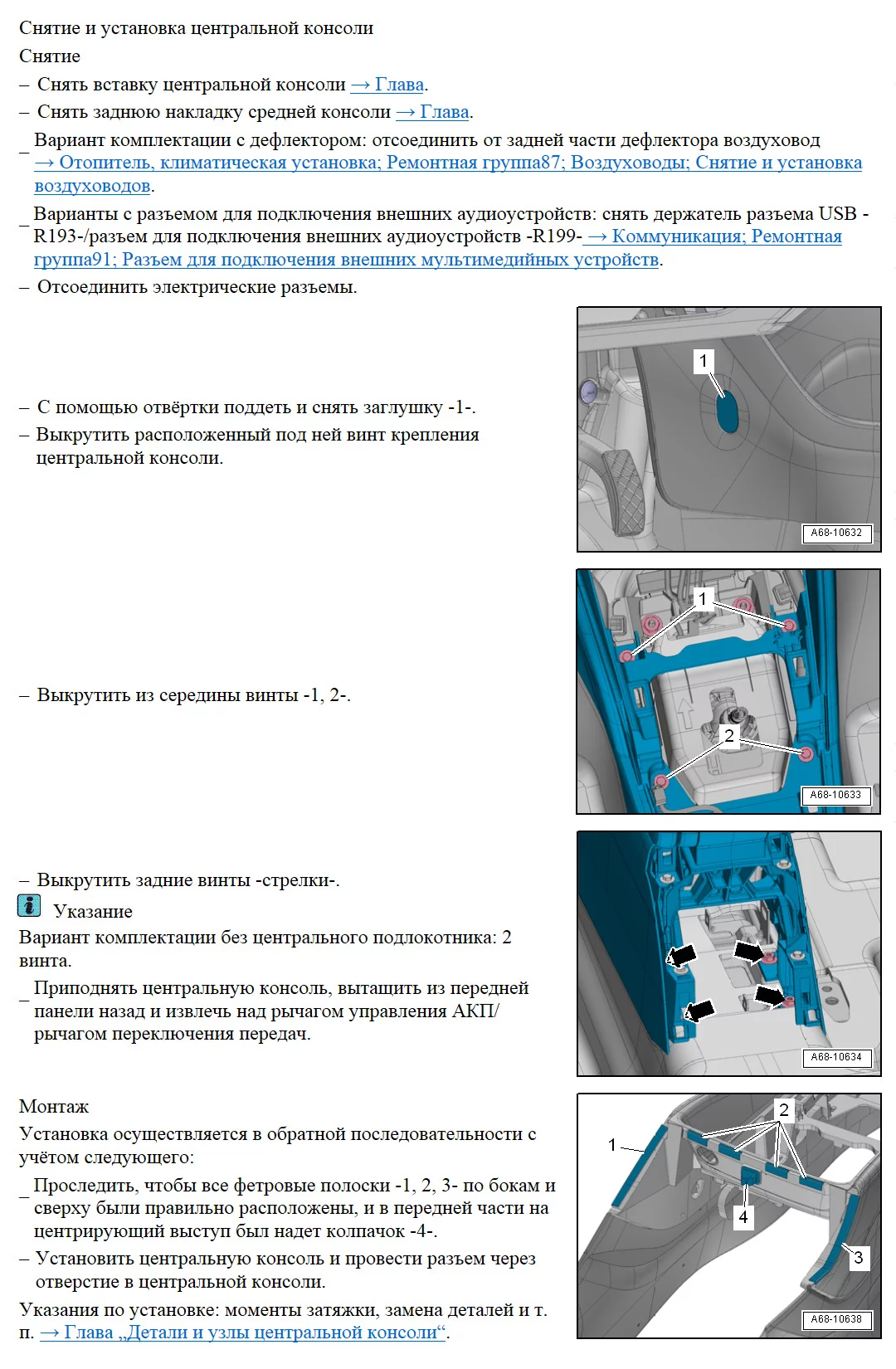

Разборка центральной консоли

Необходима для замены шайбы/тачпада/джойстика и коробки в подлокотнике с новым USB-хабом (разъемы USB2+AUX). На старых консолях новый разъем USB1 рядом с прикуривателем надо врезать в пластик.

Схемы ELSA
